步进电机驱动器选型需要注意的哪些参数

时间:2021-06-15 点击次数:221

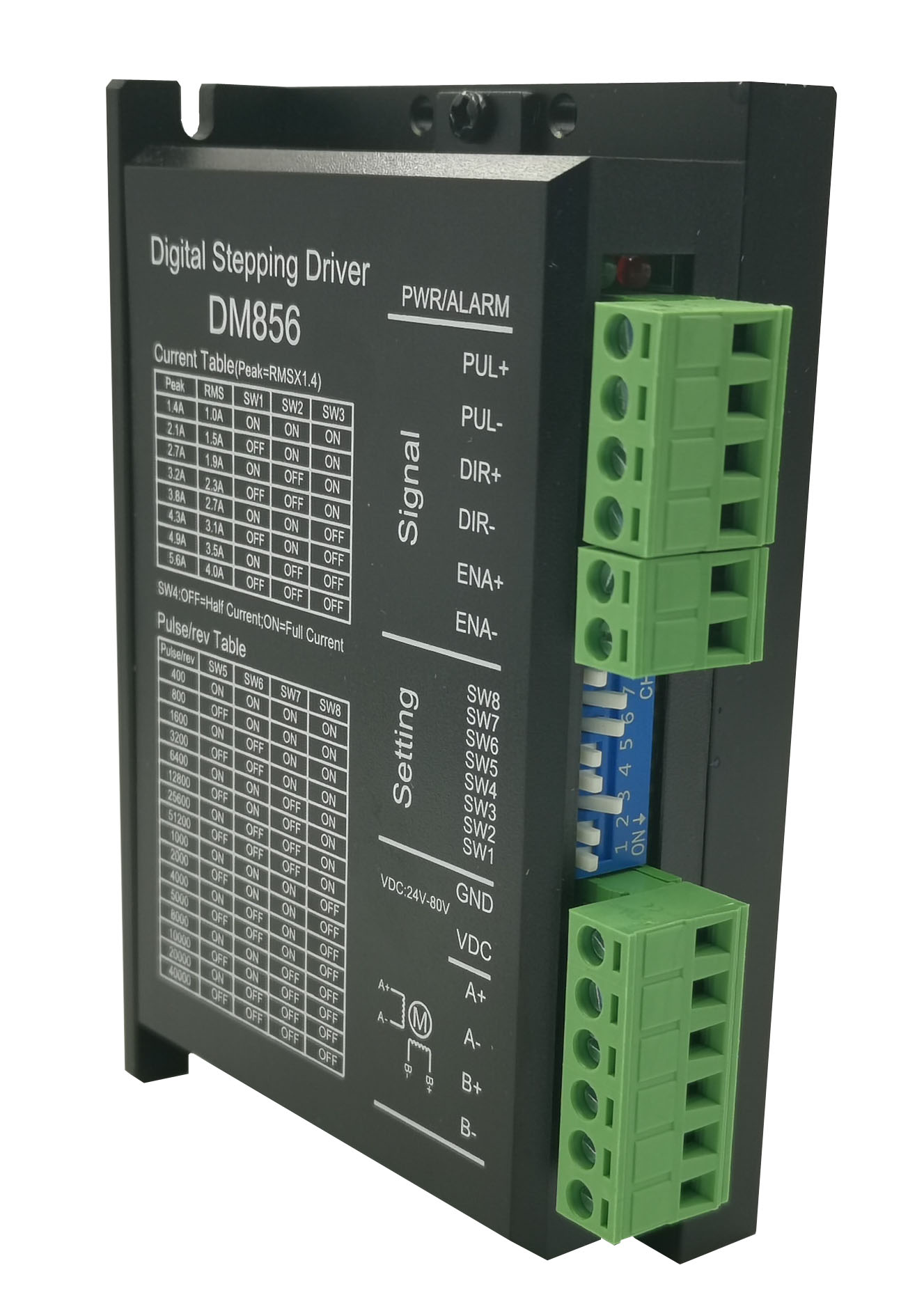

步进电机驱动器选型需要注意的哪些参数



  步进电机有步距角(涉及到相数)、静转矩、及电流三大要素组成。一旦三大要素确定,步进电机的型号便确定下来了。电流是判断步进电机驱动器能力的大小,是选择驱动器的重要指标之一,通常驱动器的大电流要略大于电机标称电流,通常驱动器有2.0A、3.5A、6.0A、8.0A等规格。



  步进电机驱动器供电电压



  供电电压是判断驱动器升速能力的标志,常规电压供给有:24VDC、40VDC、80VDC、110VAC等。



  步进电机驱动器的细分





细分是控制精度的标志,通过增大细分能改善精度。细分能增加电机平稳性,通常步进电机都有低频振动的特点,通过加大细分可以改善,使电机运行非常平稳。



  差分式接口



    步进电机驱动器采用差分式接口电路,内置高速光电耦合器 ,允许接收长线驱动器,集电极开路和PNP输出电路的信号,可适配各种控制器接口,包括西门子PLC。建议用长线驱动器电路,抗干扰能力强。



  单/双脉冲模式



  多数步进电机驱动器可以接收两类脉冲信号:一种为脉冲+方向形式(单脉冲);一种为正脉冲+反脉冲(双脉冲)形式。可通过驱动器内部的跳线器进行选择。



  脉冲信号:一种为脉冲+方向形式(单脉冲);一种为正脉冲+反脉冲(双脉冲)形式。可通过驱动器内部的跳线器进行选择。

      步进电机应用中的注意点

     1、步进电机应用于低速场合---每分钟转速不超过1000转,(0.9度时6666PPS),在1000-                     3000PPS(0.9度)间使用,可通过减速装置使其在此间工作,此时电机工作效率高,噪音低。

     2、步进电机不使用整步状态,整步状态时振动大。

     3、由于历史原因,只有标称为12V电压的电机使用12V外,其他电机的电压值不是驱动电压伏值,可根据驱动器选择驱动电压(建议:SL57采用直流24V-36V,SL86采用直流50V,SL110采用高于直流80V),当然12伏的电压除12V恒压驱动外也可以采用其他驱动电源,不过要考虑温升。

     4、转动惯量大的负载应选择大机座号电机。

     5、电机在较高速或大惯量负载时,一般不在工作速度起动,而采用逐渐升频提速,一电机不失步,二可以减少噪音同时可以提高停止的定位精度。

     6、高精度时,应通过机械减速、提高电机速度,或采用高细分数的驱动器来解决,也可以采用5相电机,不过其整个系统的价格较贵,生产厂家少,其被淘汰的说法是外行话。

     7、电机不应在振动区内工作,如若必须可通过改变电压、电流或加一些阻尼的解决。

    8、电机在600PPS(0.9度)以下工作,应采用小电流、大电感、低电压来驱动。

    9、应遵循先选电机后选驱动的原则。


以上就是方佑科技的步进电机驱动器的哪些参数,更多详情,请咨询我们
