DL110H两相高压闭环步进驱动器
下载地址:
DL110H用户操作手册V1.01版.pdf
特点:
►采用TI 32位DSP电机专用控制芯片;
► 采用先进的矢量型闭环控制技术;
► LED数码管显示,方便参数设置,监控运行参数;
► 静态电流和动态电流可以任意设置(0.4~8A范围内);
► 可适配驱动 86和110系列混合式闭环步进电机;
► 光电隔离信号输入/输出;
► 脉冲响应频率200KHz;
► 支持单/双脉冲;
► 15档通用细分选择;
► 提供与各种脉冲源相匹配的电子齿轮(任意细分值);
► 具有过流、过热、过压和跟踪误差超差等保护;
► 位置控制模式和速度控制模式可选;
► 位置模式下有两种控制方式可选择;
配套产品:
86SSD85H-EC 86SSD120H-EC
应用领域:
DL110H主要适配86以及110系列两相闭环步进电机,输出大扭矩,适合于各种中小型自动化设备和仪器,例如:木工开料机、线束加工机、激光切割机、高速绘图仪、数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

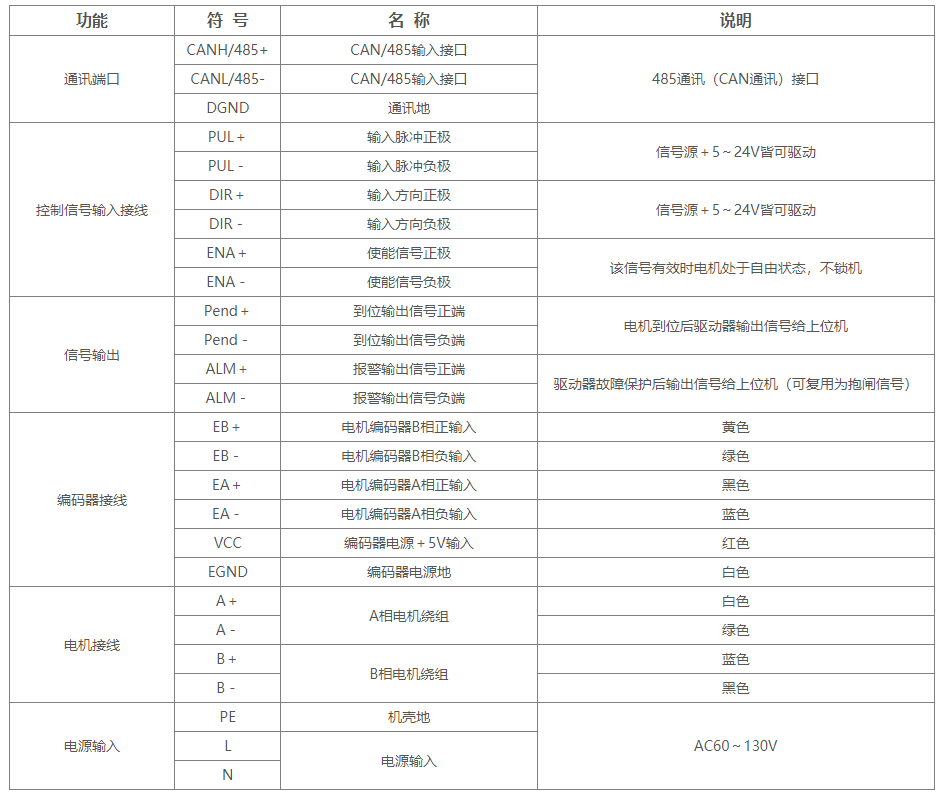

接线端口说明:

注:驱动器故障时,ENA信号有效,驱动器将清除所有故障;电机接线相位间不能互换。

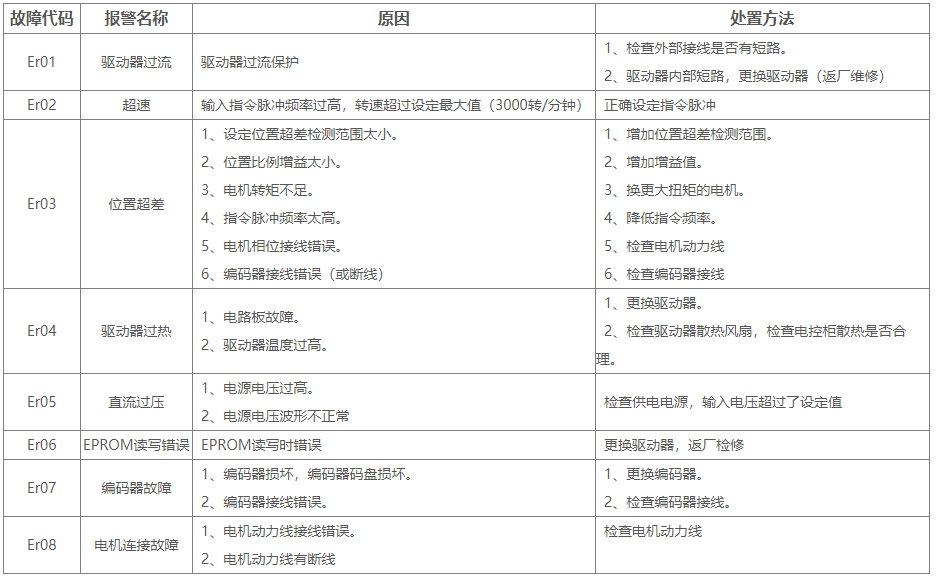

驱动器报警故障处置方法:

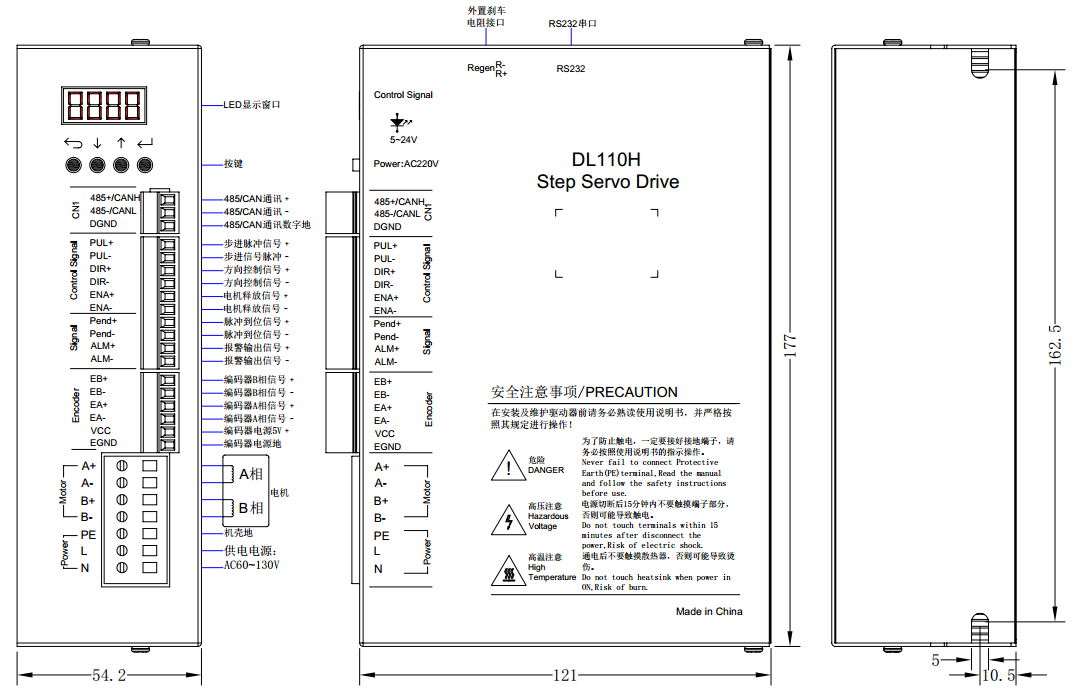

外形尺寸:
