DL2206三相高压闭环步进驱动器

产品时间:2021-09-04

简要描述:

DL2206H高压闭环步进驱动器,采用AC220V供电。采用先进的矢量型闭环控制技术,彻底克服传统开环步进电机丢步的问题,主要适配86、110、130系列三相步进伺服电机。...

DL2206三相高压闭环步进驱动器


下载地址:


DL2206H用户操作手册V1.01版.pdf


特点:

►采用TI 32位DSP电机专用控制芯片;

►采用先进的矢量型闭环控制技术;

►LED数码管显示,方便参数设置,监控运行参数;

►静态电流和动态电流可以任意设置(0.4~8A范围内);

►可适配驱动 86、110、130系列三相混合式闭环步进电机;

►光电隔离信号输入/输出;

►脉冲响应频率200KHz;

►支持单/双脉冲;

►15档通用细分选择;

►提供与各种脉冲源相匹配的电子齿轮(任意细分值);

►具有过流、过热、过压和跟踪误差超差等保护;

►位置控制模式和速度控制模式可选;

►位置模式下有两种控制方式可选择;


配套产品:


863SSD80H-EC     863SSD100H-EC     1103SSD120H-EC     1103SSD160H-EC     1103SSD200H-EC

1303SSD280H-EC      1303SSD350H-EC      1303SSD500H-EC


应用领域:


DL2206H适配三相86、110、130系列闭环步进电机,适合于各种中小型自动化设备和仪器,例如:木工开料机、线束加工机、激光切割机、高速绘图仪、数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

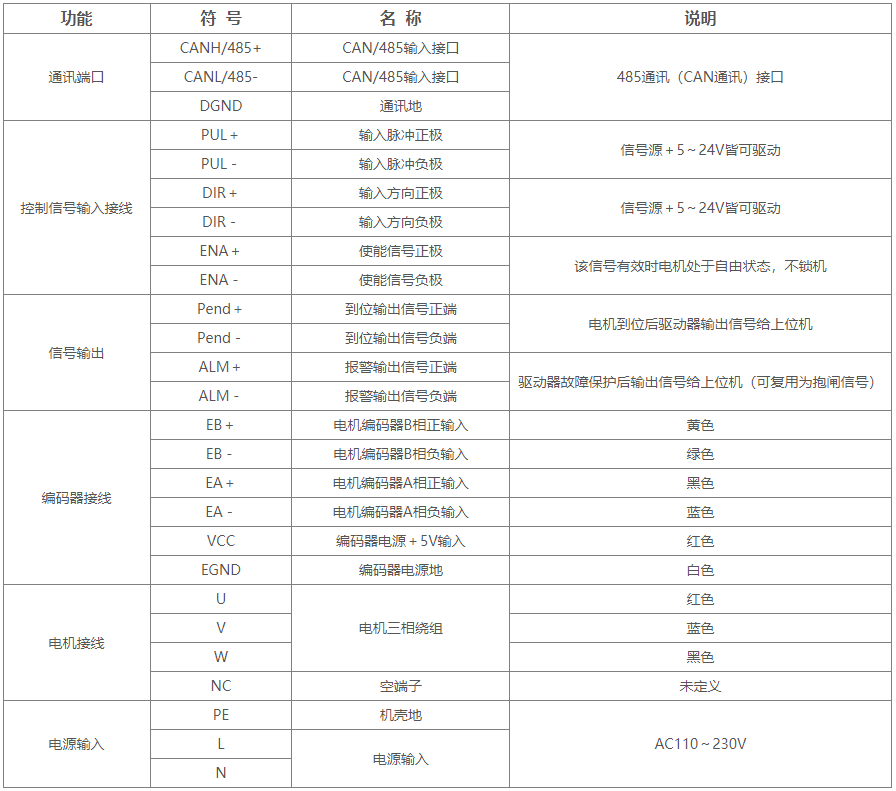

接线端口说明:


注:驱动器故障时,ENA信号有效,驱动器将清除所有故障;电机接线相位间不能互换。

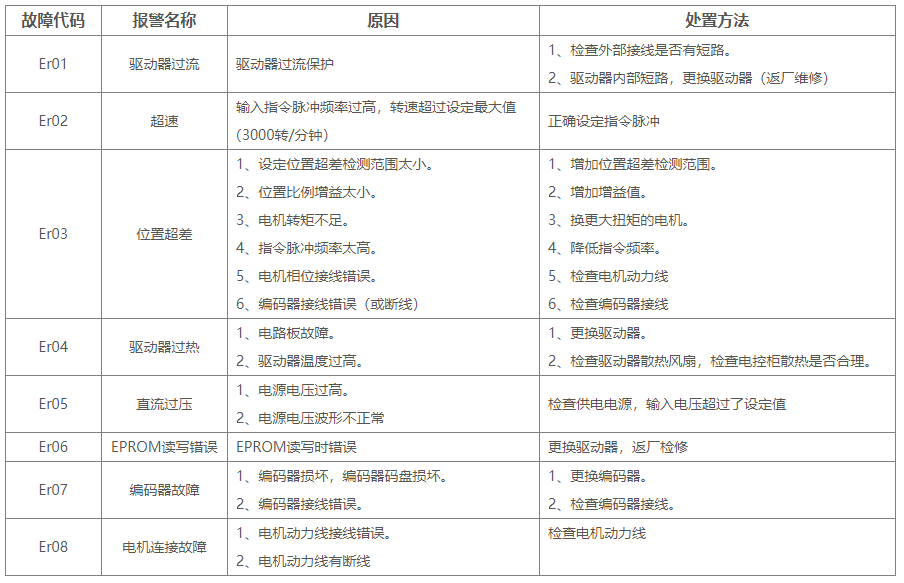

驱动器报警故障处置方法:

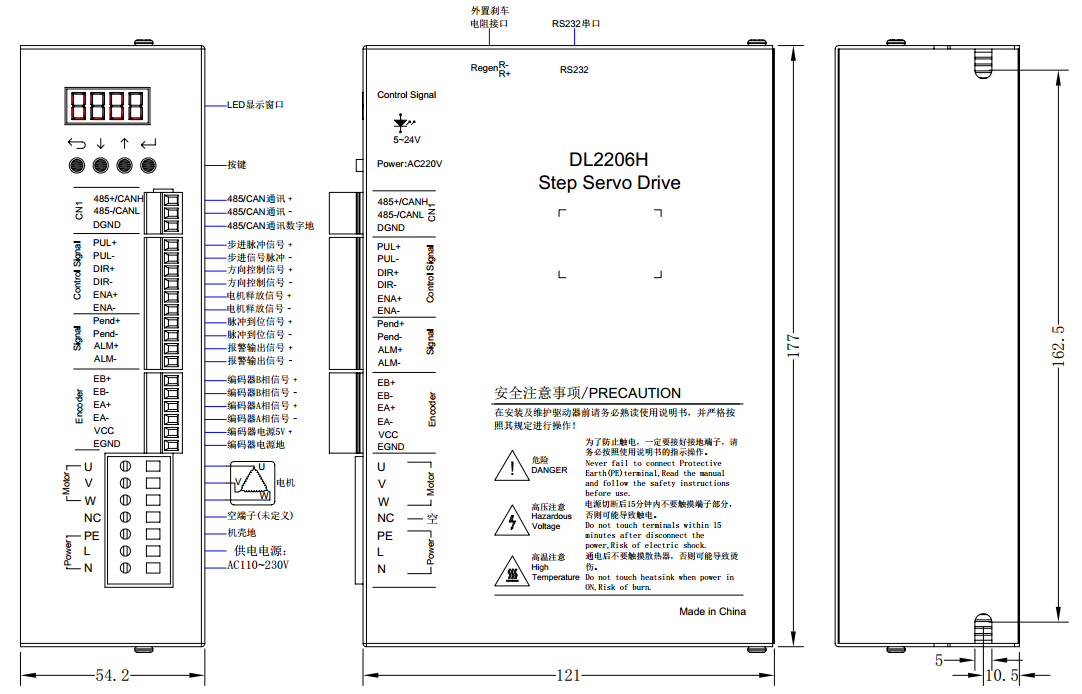

外形尺寸:
