86系列丝杆步进电机

产品时间:2021-06-23

简要描述:

采用德国工艺,进口转子胶,精选优质材料,线圈采用优质纯铜漆包线,先进的绕线工艺,电机温升低,耐用度强。 ...

86系列丝杆步进电机


下载地址:


42-57-86滚珠丝杆步进电机.pdf

ACME丝杆步进电机.pdf

滚珠丝杆步进电机资料.pdf

刹车滚珠丝杆步进电机-标准空心轴电机.pdf




一、丝杆步进电机选型步骤:

1、确定负载的规格、行程工件及承重的尺寸和重量、工件运行的范围;

2、根据负载的安装方式确定负载静态受力情况;

      如:垂直安装计算重力和摩擦力、水平安装计算摩擦力、以及系统是否有其他外力

3、根据速度和丝杠规格表选定合适的丝杠电机尺寸由系统静态受力情况粗略折算静态力矩结合加速度和惯量折算动态力矩大致确定电机本体和丝杠导程情况(参考丝杆的传动效率值)。


二、命名规则:


57    I     E     75  -  BS1605  - 3  -  100  -  B  -  001

①   ②   ③     ④          ⑤        ⑥      ⑦      ⑧      ⑨


①   电机尺寸

       57代表NEMA57电机,规格有20,28,35,42,57,86

②   电机带编码器

       I:电机带编码器,缺省:不带编码器

③   电机类型:

       E:外部驱动式电机, N:贯通轴式电机,NC:贯通-固定轴式电机

④   电机机身长度

       75代表电机机身长75mm

⑤   丝杆规格

       BS代表右旋滚珠丝杆,BL代表左旋滚珠丝杆

       BRL代表左右旋滚珠丝杆,1605=直径16mm,导程为5mm

⑥   额定相电流

       3代表3A额定相电流

⑦   丝杆长度

       外部驱动器轴式和贯通轴式电机:100表示丝杆长度100mm

       固定轴式电机:100表示电机出轴线性运动的行程100mm

⑧   客户化定制选择

       A:消间隙螺母,B:刹车,T:丝杆特氟龙,P:手轮

⑩   电机序列编码

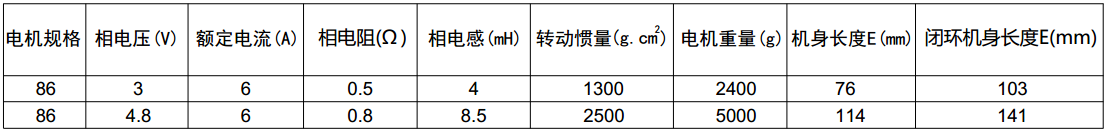

三、技术规格:

滚珠螺母有1605,1610,1616可选

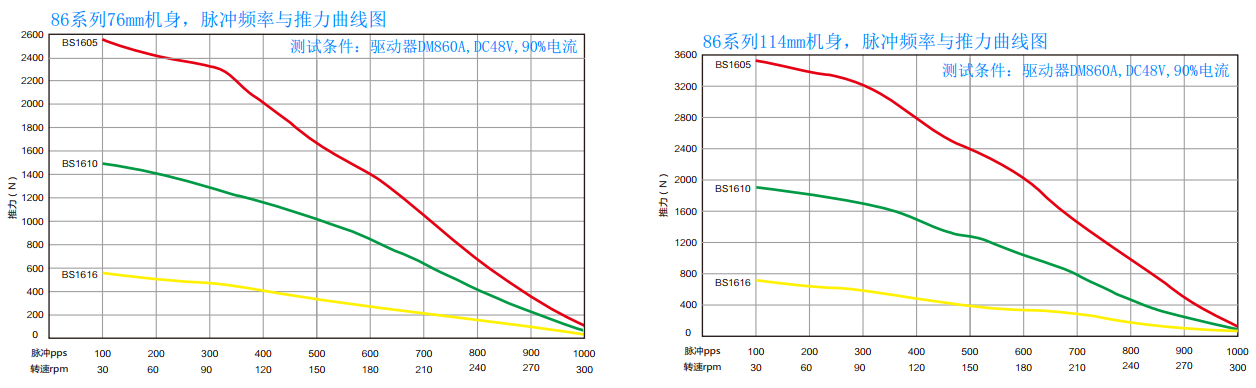

速度和推力曲线图:

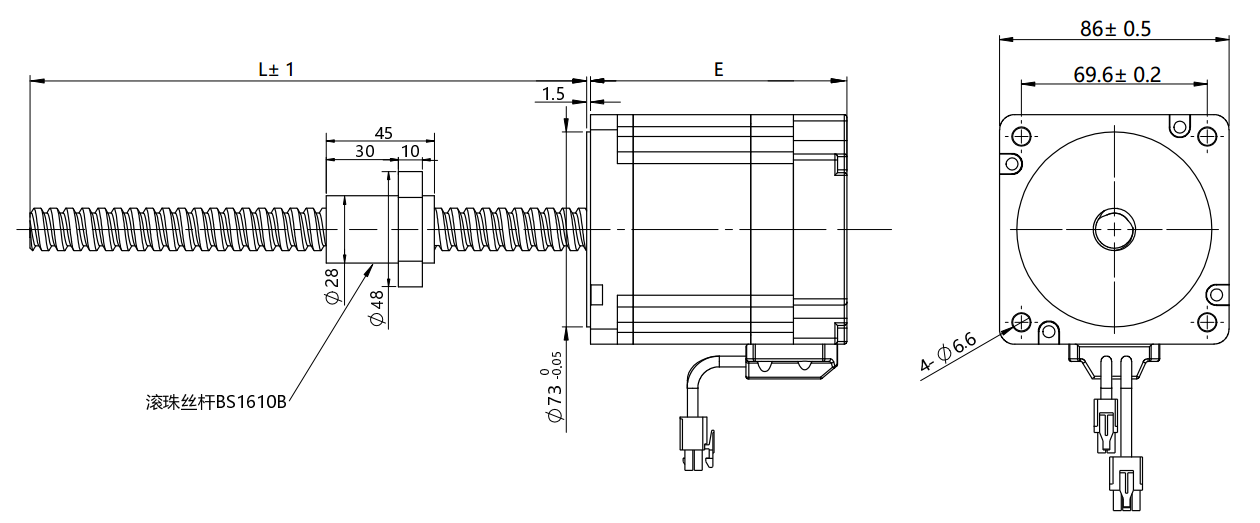

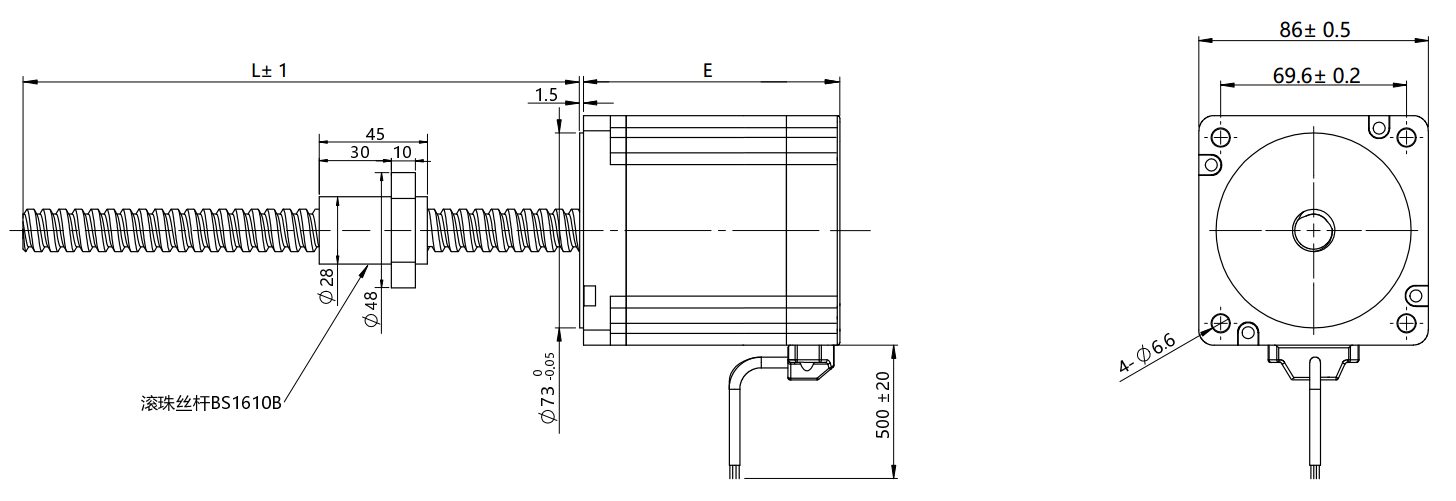

标准外部驱动式电机外形尺寸图:
