主营产品:数字式闭环步进驱动器

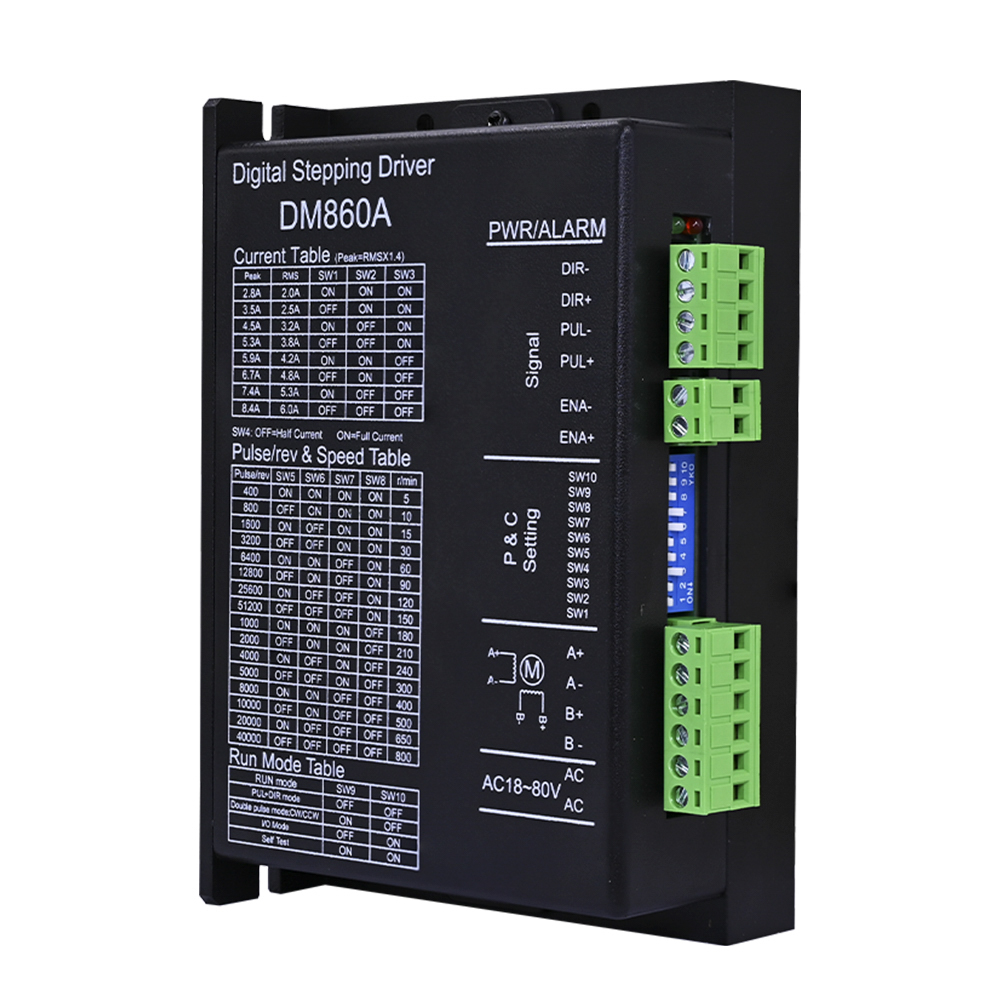

DM860A

DM860A是基于ARM控制的高性能二相混合式步进电机驱动器,驱动电压为AC18V~80V/DC24~110V,适配有效电流在6.0A以下、外径57、60、86系列的二相混合式步进电机。运行平稳,震动和噪音小。
  • 功能特性
  • 接线说明
  • 外形尺寸

特点:

►设有16档等角度恒力矩细分,分辨率51200步/转;

►参数自动整定功能,超低振动噪声;

►响应频率可达300Kpps;

►脉冲输入停止超过1.5s时,电机线圈电流自动减半;

►光电隔离信号输入/输出;

►驱动电流2.0A/相到6.0A/相分,8档可调;

►可驱动4、6、8线两相步进电机;

►具有过压、过流、过热等保护功能;

►单电源输入,电压范围:AC18V~80V/DC24~110V。





电流设定表:

2



细分设定表:

3



运行模式设定:

4



配套产品:

86HB35   86HB45   86HB85    86HB120



应用领域:

该产品广泛应用于木工雕刻机、线束加工设备、包装机械、广告设备、医疗器械以及工业机器人。

端口接线说明:

5



故障报警说明:

6

7
