DL86H两相86闭环步进驱动器

DL86H两相86闭环步进驱动器

下载地址：

DL86H用户操作手册V1.07版.pdf

特点：

►采用飞思卡尔全新32位电机专用控制芯片；

►采用先进的矢量型闭环控制技术；

►LED数码管显示，方便参数设置和运行状态监控；

►静态电流和动态电流可以任意设置（0～8.2A范围内）；

►可驱动 (57/60) 和86系列混合式闭环步进电机；

►光电隔离信号输入/输出；

►脉冲响应频率200KHz；

►支持单/双脉冲；

►15档通用细分选择；

►提供与各种脉冲源相匹配的电子齿轮（任意细分值）；

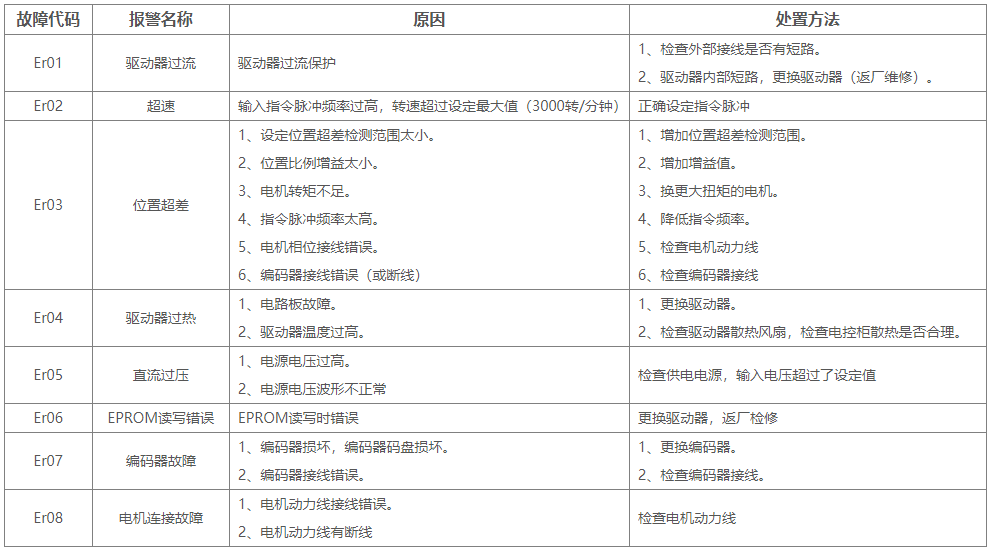

►具有过流、过热、过压和跟踪误差超差等保护；

►位置控制模式和速度控制模式可选；

►位置模式下有两种控制方式可选择；

配套产品：

60SSD22-EC    60SSD30-EC    60SSD45-EC     86SSD45-EC    86SSD85-EC    86SSD120-EC

应用领域：

主要适配两相86闭环步进电机，广泛应用于机器视觉检测设备（AOI）、桁架机械手、木工雕刻机、线束加工机、LCD切割机、高速绘图仪、小型数控机床、自动化装配设备等要求噪音小、运行平稳、高速度响应的应用场合。
