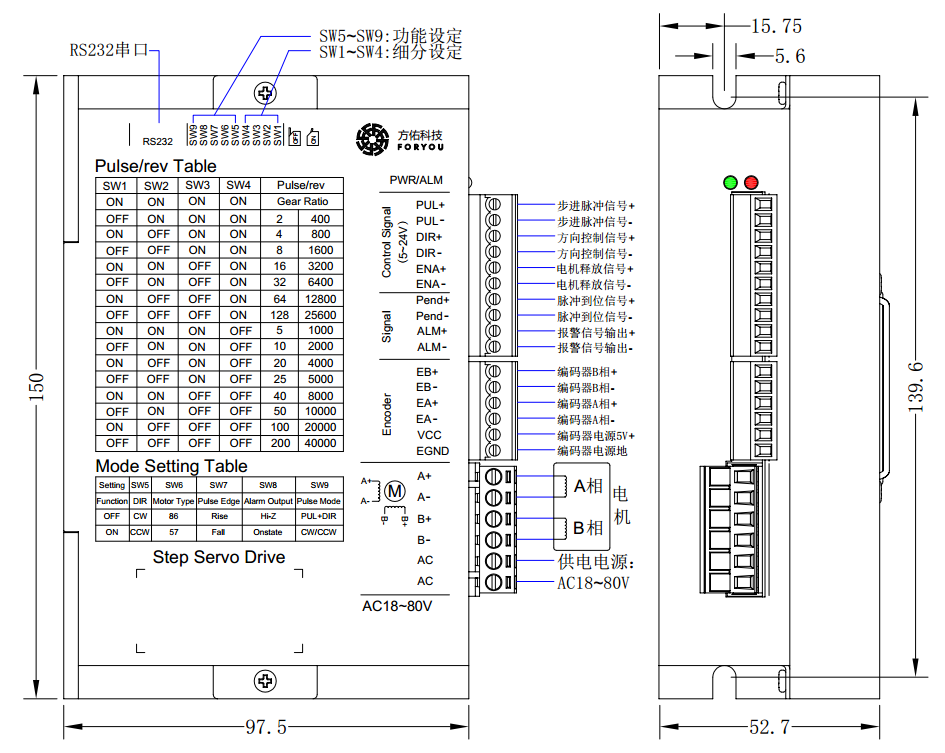

SL86A两相86闭环步进驱动器

SL86A两相86闭环步进驱动器

下载地址:

SL86A用户操作手册V1.01版.pdf

特点：

►采用飞思卡尔全新32位电机专用控制芯片；

►采用先进的矢量型闭环控制技术，电机运行更平稳、精度更高；

►更的位置及速度控制，满足苛刻的应用要求；

►根据负载情况采用变流控制技术，降低电机发热；

►具有高动态响应能力，缩短电机加减速时间；

►通过串口外接手编盒调节系统参数，操作方便简单；

►静态电流和动态电流可以任意设置（0~8.2A范围内）；

►可适配驱动(57/60)、86系列混合式闭环步进电机；

►光电隔离信号输入/输出；

►脉冲响应频率200KHz；

►提供15档通用细分选择；

►提供与各种脉冲源相匹配的电子齿轮（任意细分值）；

►具有过流、过热、过压和跟踪误差超差等保护；

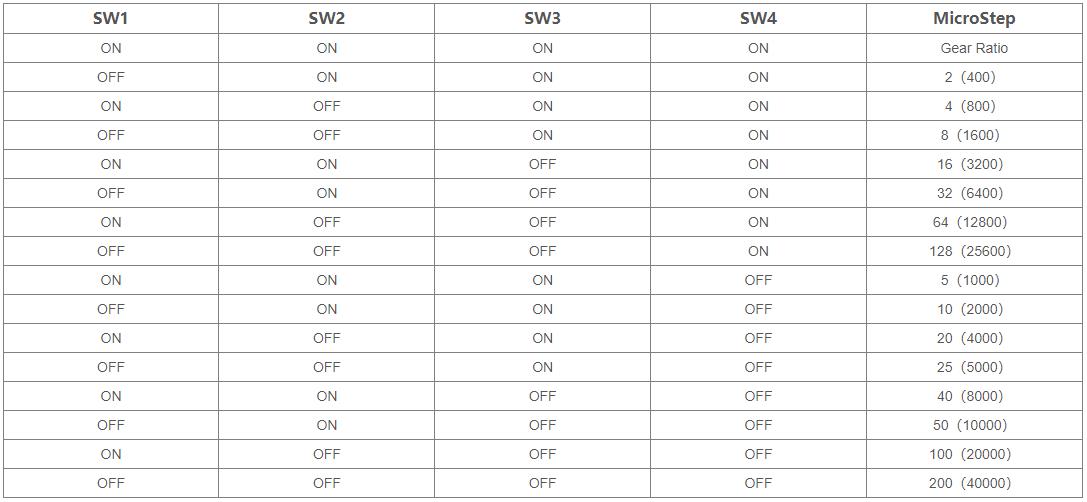

细分设定表：

配套产品：

60SSD22-EC      60SSD30-EC      60SSD45-EC      86SSD45-EC     86SSD85-EC     86SSD120-EC

应用领域：

SL86A主要适配两相86系列闭环步进电机，拨码设置，操作简单，广泛应用于机器视觉检测设备（AOI）、桁架机械手、木工雕刻机、线束加工机、LCD切割机、高速绘图仪、小型数控机床、自动化装配设备等要求噪音小、运行平稳、高速度响应的应用场合。
